ИИС СИНЭРГО


ИИС СИНЭРГО предназначена для управления гидроагрегатом и монтируется взамен существующих щитов управления.

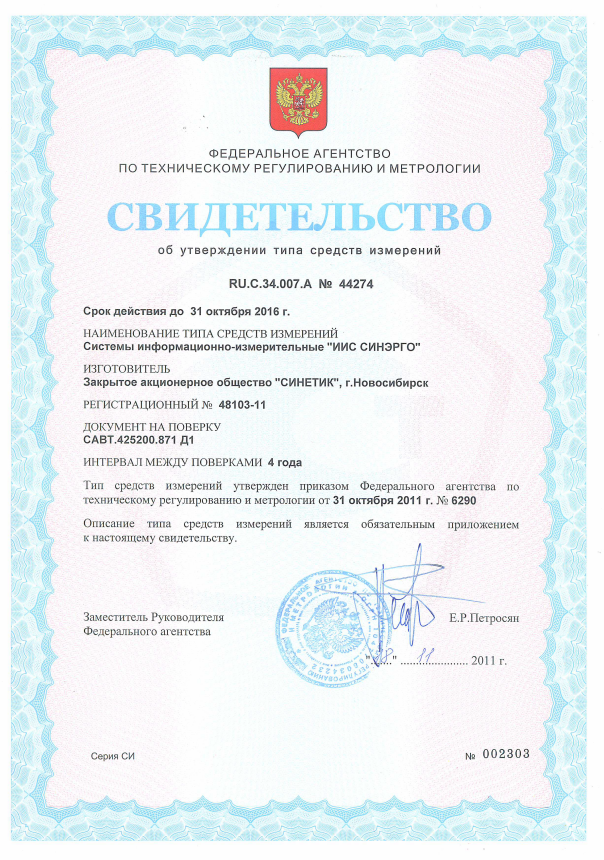

ИИС СИНЭРГО внесена в Государственный реестр средств измерений (свидетельство RU.C.34.007.A №44274, срок действия продлен до 16 июня 2021 года приказом №754 Федерального агентства по техническому регулированию и метрологии от 16 июня 2016 года). Содержит в своем составе серийно выпускаемое оборудование и оснащена средствами самодиагностики.

ИИС СИНЭРГО реализует следующие функции:

  • автоматический пуск гидроагрегата на холостой ход;
  • подготовка схемы синхронизации гидроагрегата для включения в сеть;
  • управление нагрузкой гидроагрегата;
  • перевод агрегата в режим синхронного компенсатора (СК);
  • останов гидроагрегата (плановый и аварийный);
  • гидромеханические защиты агрегата;
  • контроль параметров системы возбуждения;
  • блокировка схемы управления разъединителями генератора;
  • предупредительная и аварийная сигнализация;
  • термоконтроль ГА;
  • контроль электрических параметров;
  • диспетчерский контроль и управление;
  • регистратор электрических параметров агрегата;
  • управление гидроагрегатом как в автоматическом, так и в ручном дистанционном режиме работы;
  • измерение, сбор, архивация и отображение технологических измерений ГА.

Внедрение ИИС СИНЭРГО производится с целью:

  • замены устаревшей существующей системы управления;
  • повышения надежности системы, которое достигается за счет:
    • комплектной поставки оборудования автоматизации;
    • применения технических средств в промышленном исполнении;
    • максимального упрощения структуры каналов ввода/вывода;
    • исключения релейных схем и реализация их функций программным путем централизованного контроля за состоянием оборудования и изменением технологических параметров.

Реализация проекта производится с учетом следующих режимов работы оборудования:

  • нормальный (ГА в работе) с действующей системой связи верхнего уровня;
  • нормальный (ГА в работе) при отсутствии связи с верхним уровнем;
  • ГА в ремонте с одновременной проверкой защит, автоматики, возбуждения.

ИИС СИНЭРГО включает в себя:

  • Шкафы управления гидроагрегатом (шкаф автоматики и шкаф сигнализации) на базе резервированного программируемого логического контроллера;
  • Операторскую панель с возможностью контроля и управления гидроагрегатом;
  • Структуру и схему исполнения аналогичную с уже выполненными проектами АСУГ;
  • Подключение к существующей сети АСУГ;
  • Подключение к АСУТП машинного зала ГЭС;
  • Промышленные  шкафы фирмы «Rittal» со степенью защиты IР54;
  • Модули гальванической развязки дискретных и аналоговых входных и выходных сигналов;
  • Приточные вентиляторы охлаждения и два воздушных фильтра. Вентилятор управляется от термостата, расположенного внутри шкафа;
  • Переднюю и заднюю двери. Задние двери - двухстворчатые;
  • Лицевую панель с органами управления, индикации (кнопка съема, кнопка опробования, ключ вывода сигнализации (переключатель));
  • Клеммные ряды, расположенные с задней стороны шкафа;
  • Блок входных, выходных и промежуточных реле;
  • Шинки заземления внутри шкафов;
  • Розетки АС220В с выводом на клеммник шкафа для подключения аппаратуры и лампы освещения;
  • Фильтры помех для сигналов температурного контроля статора ВГ;
  • Резервированные источники питания с защитой от перегрузки и токов короткого замыкания;
  • Резервированные каналы ввода/вывода для гидромеханических защит и управления агрегатом;
  • Блок имитации датчиков.

В ИИС СИНЭРГО используются унифицированные микропроцессоры серийного производства со сроком службы не менее 10 лет, что обеспечивает возможность замены в процессе эксплуатации однотипных элементов и устройств.

ИИС СИНЭРГО обеспечивает ввод/вывод следующего объема сигналов:

Тип сигнала Количество Примечание
Аналоговые входные
     Ток 4-20 мА 38
     Ток 0-5 мА 8
     Ток -5..0..+5 мА 2
     ТСМ-50,  гр.23  (период  опроса не более 1 сек) 72
Дискретные входы 288
Дискретные выходы 96      ~220В, 6А


Электропитание ИИС СИНЭРГО осуществляется однофазным переменным током напряжением 220 В (-15%...+10%), 50 Гц (-1Гц...+1 Гц) и постоянным током 220В. При исчезновении напряжения на одном из указанных источников питания происходит бесконтактный автоматический переход на оставшийся источник без нарушения нормальной работы с формированием сигнала предупреждения.

Программное обеспечение ИИС СИНЭРГО:

  • выполнено с использованием языка программирования «релейная логика» и/или «функциональных блоков»;
  • хранит значения всех установленных параметров в отдельной энергонезависимой памяти;
  • обеспечивает безударный перевод управление с основного контроллера на резервный при сбое основного процессора;
  • формирует предупредительные сигналы при выявлении ошибок и сбоев в процессе управления;
  • выводит на дисплей панели оператора и автоматически записывает в архив события, с меткой времени, события и сигналы в системе, внутренние неисправности оборудования, а также источник или характер ошибок управления;
  • обеспечивает оперативную смену уставок;
  • обеспечивает просмотр параметров системы и журнала событий с верхнего уровня;
  • соответствует стандарту Международной Электротехнической Комиссией (МЭК) IЕС 1131 часть 3 (IЕС 113 1-3).

ИИС СИНЭРГО внесена в Государственный реестр средств измерений.

 По требованию заказчика предоставляются:

  • Перечни измерительных каналов;
  • Перечни параметров, контролируемых СИ, подлежащих поверке;
  • Перечень параметров, измерение которых осуществляется без нормирования точности.

Cрок гарантии - 12 месяцев после подписания акта сдачи-приемки в промышленную эксплуатацию. Гарантия распространяется на все детали и узлы ИИС СИНЭРГО. По окончании гарантии предлагаем заключить договор на сервисное обслуживание. Возможно расширение срока гарантии до 36 месяцев.

АО «СИНЕТИК» в течение гарантийного периода эксплуатации обязуется производить устранение всех неисправностей, возникших из-за дефектов изготовления, своими силами и за свой счет.

Шкафы, входящие в состав ИИС СИНЭРГО, предназначены для эксплуатации в следующих условиях:

  • нижнее предельное рабочее значение температуры окружающего воздуха – минус 5 ºС без выпадения инея и росы;
  • верхнее предельное рабочее значение температуры окружающего воздуха –  плюс 55 ºС;
  • верхнее рабочее значение относительной влажности воздуха – не более 90 % при +20 ºС;
  • степень загрязнения окружающей среды 1 по ГОСТ Р 51321.1-2000 – загрязнение отсутствует или имеется только сухое непроводящее загрязнение;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металл;
  • место установки шкафов должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации;
  • высота установки над уровнем моря не более 2000 м;
  • рабочее положение шкафа в пространстве – вертикальное с отклонением от вертикали в любую сторону не более 5 мм.

Группа механического исполнения шкафов, входящих в состав ИИС СИНЭРГО, в части воздействия механических факторов внешней среды М39 по ГОСТ 17516.1-90.
