Аппаратно-программный комплекс СИНВИК


Общеизвестно, что насосные станции являются «сердцем» любой системы водоснабжения и водоотведения и одновременно - основным потребителем электроэнергии в таких системах. По результатам проведённых многочисленных обследований объектов водопроводно-канализационного хозяйства России, Монголии и Казахстана можно сделать вывод, что большинство водопроводных и канализационных станций водоканалов и промышленных предприятий работают с недопустимо низкими значениями КПД насосных агрегатов и перегрузкой электродвигателей, что приводит к перерасходу необходимой для перекачки воды электроэнергии и к повышенному износу насосного и электротехнического оборудования.

Быстрое «старение» механических и электротехнических частей насосных агрегатов с их разрушением  приводит к существенному увеличению затрат на обслуживание и ремонт насосных агрегатов от объективно необходимых.
Для большинства из обследованных АО «СИНЕТИК» объектов срочно требуется технологическая оптимизация с переводом на современное оборудование управления и автоматизации. Именно для этих целей АО «СИНЕТИК» совместно с ведущими специалистами отрасли разработали и подготовили к серийному выпуску аппаратно-программный комплекс (АПК) СИНВИК.

АПК СИНВИК – выполнен в шкафном исполнении, имеет в своем составе:

  • контроллерное оборудование;
  • пусковую аппаратуру;
  • аппараты защиты двигателей насосных агрегатов;
  • систему визуализации и контроля;
  • бесперебойное питание (подключение к сети 380В 50Гц).

АПК СИНВИК настраивается на параметры трубопроводов, производит регулирование в различных диапазонах, имеет алгоритм оптимального управления.
Перед установкой АПК СИНВИК специалистами АО «СИНЕТИК» производятся технологические расчеты для каждой точки регулирования, в память записываются данные, в соответствии с которыми система автоматически настраивает внутренние блоки регуляторов.

АПК СИНВИК может быть использован для управления насосами скважин, насосами ВНС и КНС любой мощности и производительности. Программное обеспечение  АПК СИНВИК позволяет дежурному персоналу в любой момент времени следить за ходом технологического процесса. Человеко-машинный интерфейс реализован на базе программного обеспечения SIEMENS, работает полностью в автоматическом режиме, но при необходимости имеет ручное управление.

Функционально АПК СИНВИК представляет собой шкаф автоматизации с необходимым набором датчиков, позволяющих производить замеры в контрольных точках системы. Оборудование поставляется комплектное и не требует доработки со стороны Заказчика. Помещение, где устанавливается оборудование должно удовлетворять следующим требованиям:

  • Температурный режим: от +5 ºС до +40 ºС;
  • Относительная влажность до 95%;
  • Среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
Алгоритм управления, применяемый в АПК СИНВИК,  позволяет:
  • повысить КПД работы насосного оборудования до максимального возможного для данного конкретного оборудования (применение специального алгоритма управления);
  • повысить эффективность управления насосным оборудованием;
  • повысить надежность и отказоустойчивость;
  • снизить потребление электроэнергии (до 35-40%);
  • уменьшить число поломок оборудования и увеличить межремонтный интервал;
  • поддерживать оптимальный диапазон регулирования;
  • повышать кавитационную устойчивость насосных агрегатов;
  • ликвидировать избыточные напоры насосных агрегатов;
  • устранить негативное взаимное влияние насосов и потери энергии при параллельной работе насосных агрегатов;
  • избегать условий для завоздушивания насосных агрегатов;
  • обеспечить  минимально необходимое количество частотных преобразователей для оптимального ведения технологического процесса;
  • исключить возможность перегрузки насосных агрегатов;
  • передавать и накапливать достоверную информацию о фактических режимах работы насосных станций с возможностью дистанционного управления от ЦДП.

АО «СИНЕТИК» внедрило самостоятельно разработанный АПК СИНВИК на следующих объектах:
  • РОСВОДОКАНАЛ  (ОАО «Тюмень Водоканал» - АСУ городских ВНС – 10шт., АСУ скважин Велижанского ВЗУ – 16 шт., на комплексе насосных станций 2-го подъёма НС-4 и НС-5 ЛОВС в ОАО «ОмскВодоканал»);
  • МУП «Петропавловский водоканал» (АСУ ВНС – 15шт, АСУ КНС – 10 шт., скважины – 6 шт.);
  • МУП «ГорВодоканал» г. Новосибирска (АСУ насосной станции 2 подъема НФС-1);
  • МУП г. Ангарска «Ангарский Водоканал» (АСУ районных ВНС и КНС);
  • на насосной станции 2-го подъёма МУП «Уссурийск - Водоканал»;
  • на насосной станции 3-го подъёма «Тасган» Водоканал (УСУГ) города Улан–Батор (Монголия);
  • на насосной станции подпитки тепловой сети (НПТС) ТЭЦ-11 ОАО «Иркутскэнерго», город Усолье –Сибирское;
  • на насосной станции №7 АО «Астана - Теплотранзит», город Астана, Казахстан;
  • на насосной станции 2-го подъёма Элеваторного водозабора ГКП «Новая Согра», город Усть–Каменогорск, Казахстан.

Блок энергосбережения отлично себя зарекомендовал на вышеуказанных объектах, подтвердив заявленные характеристики.

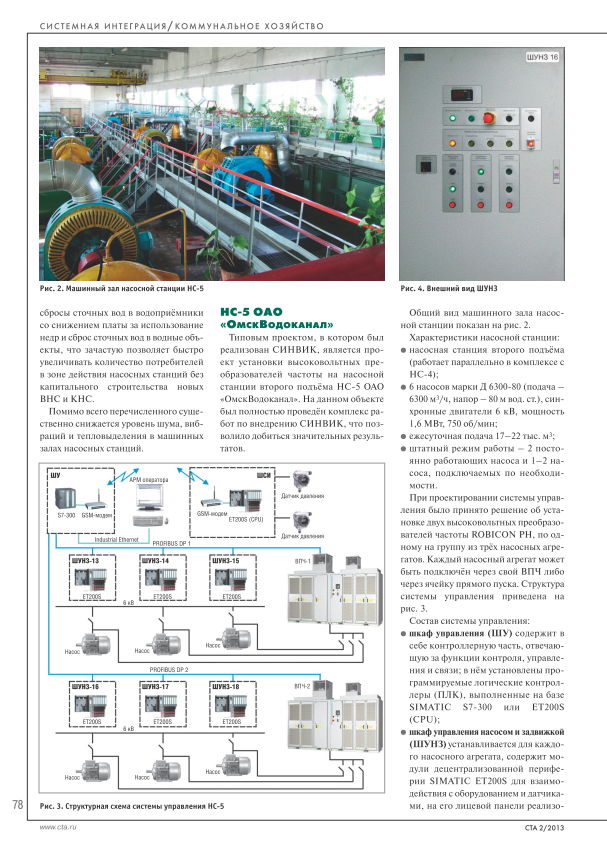

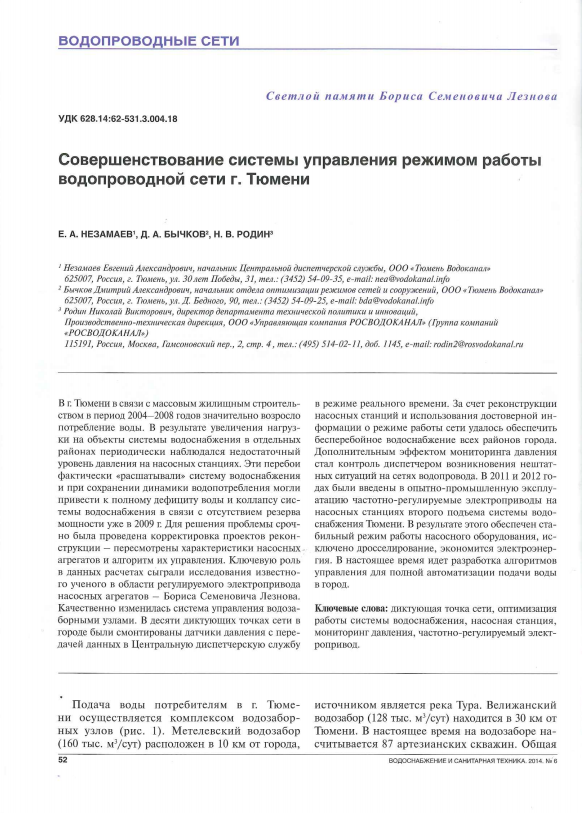

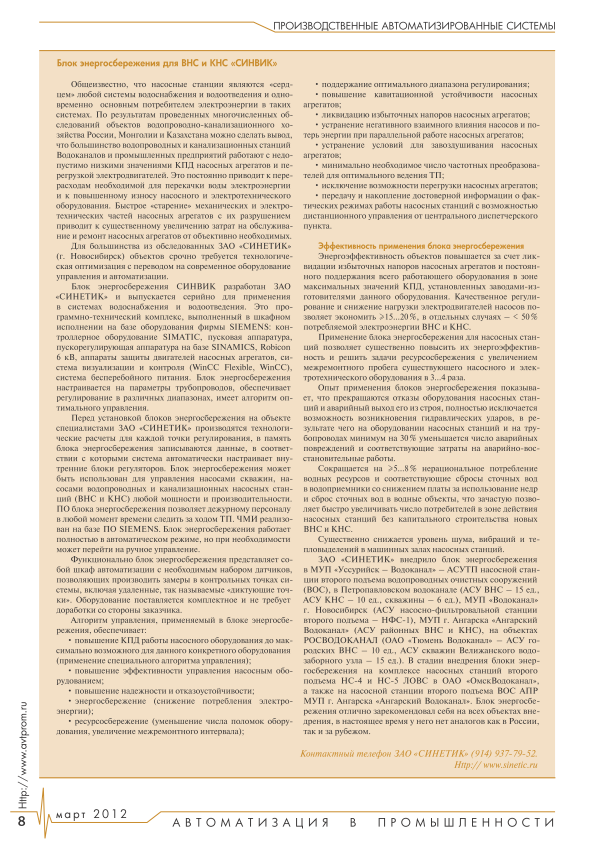

Публикации по теме
